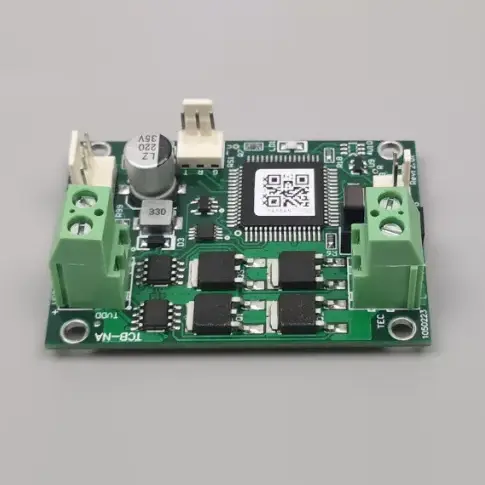

X-Meritan ist ein professioneller Lieferant von TCB-NA-Temperaturreglern für Standardkühler in China-Qualität. Das hochpräzise TCB-NA-Temperaturreglerboard wurde für ein hohes Kosten-Leistungs-Verhältnis und eine hohe Zuverlässigkeit entwickelt und ist eine ideale Lösung zur Stabilisierung von Laserdioden und verschiedenen Smart-Home-Geräten. Durch die Nutzung unserer etablierten Fertigungskompetenz in China bietet X-Meritan seinen globalen Partnern ein langlebiges TCB-NA-Halbleiterkühlerboard zur Temperaturkontrolle, das funktionale Vielseitigkeit mit erschwinglichen Preisen in Einklang bringt.
Der TCB-NA-Temperaturregler für Standardkühler, der von X-Meritan als Lieferant in China hergestellt wird, ist ein vielseitiges Wärmemanagementmodul, das für allgemeine industrielle und gewerbliche Kühlanforderungen entwickelt wurde. Dieser TCB-NA-Temperaturregler für Standardkühler ermöglicht eine präzise Regelung durch eine bidirektionale Steuerungsarchitektur und ermöglicht nahtlose Übergänge zwischen Heiz- und Kühlmodus. Als vertrauenswürdiger Lösungspartner hat X-Meritan diese Serie für den effektiven Einsatz mit Standard-Netzteilen optimiert und bietet eine benutzerfreundliche serielle ASCII-Schnittstelle, die eine einfache Integration in bestehende Hardware-Ökosysteme gewährleistet.
|
Parameter |
Spezifikation |
|
Versorgungsspannung der Platine |
4,5–27 V (muss mit der TEC-Spannung übereinstimmen) |
|
TEC-Spannung |
5V–27V (muss ≥ Versorgungsspannung sein) |
|
TEC-Strom |
0–10A |
|
Temperatursensor |
10K NTC (Standard-B-Wert: 3950; tatsächlicher B-Wert ist unbegrenzt – wirkt sich nur auf die absolute Temperatur aus, nicht auf die Regelgenauigkeit) |
|
Genauigkeit der Temperaturregelung |
±0,1°C |
|
Stellen Sie die Temperaturgenauigkeit ein |
±0,1°C |
|
Temperaturmessbereich |
-30°C bis +147°C |
|
Kontrolltemperaturbereich |
-20°C bis +100°C |
|
Werkseitig eingestellte Standardtemperatur. |
25°C (auf Anfrage anpassbar) |
|
Abmessungen (L × B × H) |
60 mm × 42 mm × 26,5 mm (22 mm über der Platine, 1,5 mm Leiterplattendicke, Stifte ≤3 mm unten) |
Bidirektionales Wärmemanagement
Unterstützt sowohl den Heiz- als auch den Kühlmodus mit flexibler Konfiguration der TEC-Parameter und ermöglicht so die Anpassung an eine Vielzahl von Umgebungsbedingungen und Zieltemperaturen.
Standardisierte serielle Kommunikation
Temperatureinstellungen und Echtzeitüberwachung lassen sich einfach über ein Standard-ASCII-Protokoll verwalten, das für eine schnelle Bereitstellung mit gängigen seriellen Tools wie Windows HyperTerminal kompatibel ist.
Umfangreiche Signalschnittstelle
Enthält dedizierte Ausgänge für Alarmsignale und den „Bereit“-Status sowie einen Steuereingang für die TEC-Abschaltung, wodurch das Sicherheits- und Automatisierungspotenzial des Gesamtsystems erhöht wird.
Stabile EIN/AUS-Regelung
Nutzt eine bewährte Steuerungsmethode, um eine zuverlässige Temperaturerhaltung zu gewährleisten und eine konsistente thermische Umgebung für empfindliche Komponenten wie Laserdioden und Laborgeräte bereitzustellen.
Hohes Preis-Leistungs-Verhältnis
Entwickelt, um wichtige hochpräzise Steuerungsfunktionen bereitzustellen und gleichzeitig eine wirtschaftlich sinnvolle Wahl für industrielle Großanwendungen und die Herstellung intelligenter Geräte zu bleiben.
Der TCB-NA-Temperaturregler für Standardkühler arbeitet mit einer einfachen, aber effektiven EIN/AUS-Steuerlogik, die auf standardmäßige thermoelektrische Kühler zugeschnitten ist. Das System überwacht die Temperatur über einen angeschlossenen Sensor und vergleicht sie über seinen internen Prozessor mit dem benutzerdefinierten Sollwert. Basierend auf dieser Abweichung steuert der Controller den Stromfluss zum TEC bidirektional und kehrt den Strom um, um je nach Bedarf zwischen Heizen und Kühlen umzuschalten. Während dieses Modell eine robuste Stabilität für Standardanwendungen bietet, ist es auf Einfachheit ausgelegt, sodass die Ausgangsspannung direkt der Eingangsspannung folgen kann, um die Leistungsabgabe an die Kühlelemente zu maximieren.
F: Was sind die entscheidenden Überlegungen hinsichtlich der Versorgungsspannung für den TCB-NA?
A: Im Gegensatz zu unserer erweiterten NE- oder NC-Serie verfügt der TCB-NA-Temperaturregler für Standardkühler nicht über eine interne Ausgangsspannungsbegrenzung. Daher müssen Sie sicherstellen, dass die Versorgungsspannung kleiner oder gleich der Nennspannung Ihres TEC ist, um eine Überlastung der Komponenten zu verhindern.
F: Wie wirkt sich TCB-NA auf die Stromstabilität des Systems aus?
A: Die von diesem Controller verwendete Schaltmethode kann die Welligkeit des angeschlossenen Schaltnetzteils erhöhen. Wenn Ihr System andere Karten enthält, die gegenüber elektromagnetischen Störungen empfindlich sind, empfehlen wir, den TCB-NA separat mit Strom zu versorgen, um die Datenintegrität und Kartenstabilität zu gewährleisten.
F: Wann sollte ich das TCB-NA-Modell dem TCB-NE-Modell vorziehen?
A: Der TCB-NA-Temperaturregler für Standardkühler eignet sich perfekt für Anwendungen, bei denen Kosteneffizienz und Standardgenauigkeit im Vordergrund stehen. Wenn Ihr Projekt maximale Energieeffizienz oder eine deutlich höhere Temperaturauflösung erfordert, empfehlen wir ein Upgrade auf die TCB-NE-Serie.
1. Im Gegensatz zu vielen anderen Händlern betreibt X-Meritan eine eigene Fabrik in China, sodass wir den gesamten Produktionsprozess direkt überwachen können – von der Leiterplattenmontage bis zur Endkalibrierung jeder TCB-NA-Einheit.
2. Mit langjähriger Erfahrung im Bereich des Wärmemanagements haben wir unsere Controller auf der Grundlage realer Rückmeldungen aus der Laserdioden- und medizinischen Instrumentenindustrie optimiert und so ein Hardware-Design sichergestellt, bei dem die langfristige Haltbarkeit im Vordergrund steht.
3. Wenn Sie sich an uns wenden, sprechen Sie direkt mit den Ingenieuren, die die Hardware entwerfen. Wir bieten präzise technische Beratung zum Power-Ripple-Management und zur Spannungsanpassung, um das Risiko einer TEC-Überlastung zu verhindern.
4. Durch die Leitung eines professionellen Logistikteams im Ausland und die Aufrechterhaltung eines stetigen Bestands an Standardkomponenten verkürzen wir effektiv die Beschaffungszyklen und bieten wettbewerbsfähigere Preise als herkömmliche internationale Einzelhändler.
5. Unsere Produkte werden nach strengen Industriestandards hergestellt, um sicherzustellen, dass der TCB-NA-Temperaturregler für Standardkühler stets die Anforderungen an die elektromagnetische Verträglichkeit (EMV) erfüllt, die für die Integration komplexer Systeme erforderlich sind.
