Baugruppen mit mikrothermoelektrischen Kühlernsind zu einer entscheidenden Lösung für Branchen geworden, die ein kompaktes, präzises und zuverlässiges Temperaturmanagement benötigen. Von Infrarotdetektoren und Lasersystemen bis hin zu medizinischen Bildgebungsgeräten und Industriesensoren tragen diese Kühlbaugruppen zur Stabilisierung temperaturempfindlicher Komponenten bei, verbessern gleichzeitig die Systemleistung und verlängern die Betriebslebensdauer.
In diesem Artikel werden die Funktionsweise mikrothermoelektrischer Kühlbaugruppen, ihre Vorteile, gängige Industrieanwendungen, wichtige Designüberlegungen, Materialauswahl, thermische Herausforderungen und zukünftige Entwicklungstrends erläutert. Es bietet außerdem praktische Anleitungen für Ingenieure, OEM-Käufer und Systemdesigner, die zuverlässige Wärmemanagementlösungen suchen.

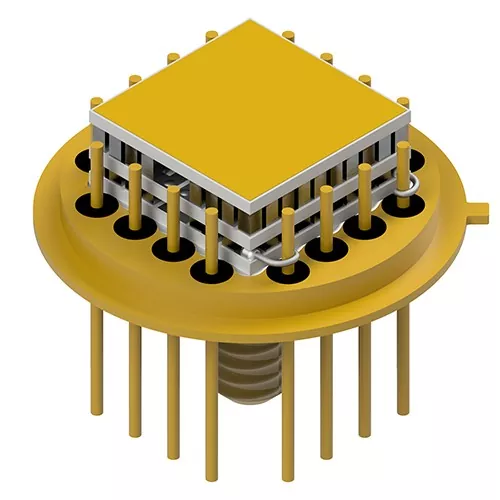

Baugruppen mit mikrothermoelektrischen Kühlern sind kompakte Wärmemanagementsysteme zur präzisen Steuerung der Temperatur hochempfindlicher elektronischer und optischer Komponenten. Diese Baugruppen integrieren typischerweise thermoelektrische Mikromodule, Kühlkörper, Sensoren, thermische Schnittstellenmaterialien und elektronische Steuerschaltungen in einem einzigen kompakten Paket.
Im Gegensatz zu herkömmlichen Kühlsystemen, die auf Kompressoren und Kältemitteln basieren, nutzen thermoelektrische Kühler den Peltier-Effekt, um Wärme von einer Seite des Geräts auf die andere zu übertragen, wenn elektrischer Strom durch Halbleitermaterialien fließt.
Mikrothermoelektrische Kühlbaugruppen sind besonders wertvoll in Anwendungen, in denen:
Diese Systeme werden üblicherweise in Infrarotsensoren, Laserdioden, CCD-Kameras, biomedizinische Instrumente, Luft- und Raumfahrtdetektoren und optische Kommunikationsgeräte integriert.
Das zentrale Funktionsprinzip mikrothermoelektrischer Kühler ist der thermoelektrische Effekt. Wenn Gleichstrom durch Halbleiterübergänge fließt, wird Wärme auf einer Seite absorbiert und auf der gegenüberliegenden Seite abgegeben.
Die kalte Seite kühlt die Zielkomponente, während die heiße Seite die Wärme über einen Kühlkörper oder einen Wärmeverteiler ableitet.
| Komponente | Funktion |
|---|---|
| Thermoelektrisches Modul | Überträgt Wärme mithilfe von elektrischem Strom |
| Kühlkörper | Leitet Wärme von der heißen Seite ab |
| Temperatursensor | Überwacht die Systemtemperatur |
| Controller-Schaltung | Reguliert die Kühlleistung |
| Wärmeschnittstellenmaterial | Verbessert die Effizienz der Wärmeübertragung |
Da die Kühlreaktion elektrisch gesteuert wird, können diese Baugruppen eine äußerst genaue Temperaturregelung innerhalb von Bruchteilen eines Grad Celsius erreichen.
Mikrothermoelektrische Kühlbaugruppen bieten zahlreiche Vorteile, die herkömmliche Kühlmethoden oft nicht erreichen können.
Micro-TEC-Baugruppen sind äußerst kompakt und eignen sich daher für tragbare Elektronik, miniaturisierte Sensoren und Geräte mit begrenztem Platzangebot.
Diese Baugruppen bieten eine äußerst stabile Temperaturregelung, die für die Genauigkeit des Detektors und die optische Stabilität unerlässlich ist.
Der Verzicht auf Kompressoren oder mechanische Komponenten reduziert Vibrationen, Lärm und Wartungsaufwand.
Mikrothermoelektrische Systeme können die Temperatur schnell an dynamische Betriebsbedingungen anpassen.
Zu den weiteren Vorteilen gehören eine verbesserte Systemlebensdauer, geringere Wartungskosten, geringere Kontaminationsrisiken und ein zuverlässiger Betrieb unter rauen Umgebungsbedingungen.
Baugruppen mit mikrothermoelektrischen Kühlern werden häufig in Branchen eingesetzt, die auf thermische Präzision und stabile Betriebsbedingungen angewiesen sind.
| Industrie | Typische Anwendungen |
|---|---|
| Medizinische Ausrüstung | PCR-Systeme, bildgebende Detektoren, Biosensoren |
| Photonik | Laserdioden, optische Transceiver |
| Verteidigung und Luft- und Raumfahrt | Infrarotbildgebung, Nachtsichtsysteme |
| Wissenschaftliche Forschung | Präzisionsdetektoren und Analyseinstrumente |
| Telekommunikation | Glasfaser-Übertragungsmodule |
| Industrielle Automatisierung | Hochpräzise Sensoren und Inspektionssysteme |
Die wachsende Nachfrage nach miniaturisierter Elektronik und fortschrittlichen optischen Systemen treibt weiterhin die schnelle Verbreitung thermoelektrischer Kühlbaugruppen weltweit voran.
Eine leistungsstarke thermoelektrische Kühlbaugruppe kombiniert mehrere technische Elemente zu einer integrierten Lösung.
Das Gesamtdesign der Baugruppe muss Kühleffizienz, Wärmewiderstand, Stromverbrauch und physikalische Größenbeschränkungen in Einklang bringen.
Eine sorgfältige Systemintegration hilft, thermische Leckagen, Kondensation und Leistungsinstabilität zu vermeiden.
Die Auswahl der richtigen mikrothermoelektrischen Kühlbaugruppe erfordert die Bewertung mehrerer thermischer und betrieblicher Faktoren.
Ingenieure sollten Folgendes sorgfältig prüfen:
Eine falsche Auswahl kann zu unzureichender Kühlung, thermischer Instabilität, Kondensationsschäden oder übermäßigem Stromverbrauch führen.
Für hochempfindliche Detektoranwendungen bieten kundenspezifische Baugruppen häufig eine bessere Leistung als handelsübliche Standardmodule, da sie die Wärmewege optimieren und mechanische Belastungen minimieren.
Obwohl mikrothermoelektrische Baugruppen eine außergewöhnliche Präzision bieten, müssen mehrere technische Herausforderungen bewältigt werden.
Wenn die Temperaturen unter den Taupunkt der Umgebung fallen, kann es zu Feuchtigkeitskondensation kommen und möglicherweise empfindliche Elektronik beschädigen.
Eine effiziente Wärmeabfuhr von der heißen Seite ist entscheidend. Eine schlechte Wärmeableitung verringert die Kühleffizienz und kann zu einer Überhitzung des Systems führen.
Wiederholte Heiz- und Kühlzyklen können zu mechanischer Spannung in Lötstellen und Halbleitermaterialien führen.
Mikrothermoelektrische Kühler sind bei großen Kühllasten nicht immer so energieeffizient wie kompressorbasierte Systeme. Eine ordnungsgemäße Systemoptimierung ist unerlässlich.
Fortschrittliche thermische Simulation und sorgfältiges Baugruppendesign tragen dazu bei, diese Risiken zu minimieren und gleichzeitig die langfristige Zuverlässigkeit zu verbessern.
Die Materialauswahl spielt eine wichtige Rolle für die Effizienz und Haltbarkeit thermoelektrischer Kühlbaugruppen.
| Material | Zweck |
|---|---|
| Wismuttellurid | Hoher thermoelektrischer Wirkungsgrad |
| Aluminiumnitrid | Hervorragende Wärmeleitfähigkeit und Isolierung |
| Kupfer | Effiziente Wärmeübertragung |
| Keramiksubstrate | Elektrische Isolierung und strukturelle Stabilität |
| Graphit-Wärmeleitpads | Verbesserte Wärmeleitung an der Schnittstelle |
Moderne Materialtechnik verbessert weiterhin die Kühleffizienz, die Miniaturisierungsfähigkeit und die langfristige Haltbarkeit.
| Besonderheit | Mikrothermoelektrische Kühlung | Traditionelle Kompressorkühlung |
|---|---|---|
| Lärm | Still | Mechanische Geräusche vorhanden |
| Vibration | Keiner | Mögliche Vibration |
| Größe | Kompakt | Größere Systeme |
| Präzision | Sehr hoch | Mäßig |
| Wartung | Niedrig | Höher |
| Kältemittel | Nicht erforderlich | Erforderlich |
Bei kompakten, hochpräzisen Systemen bieten thermoelektrische Baugruppen trotz einer etwas geringeren Kühleffizienz im großen Maßstab häufig eine bessere Leistung.
Die Zukunft mikrothermoelektrischer Kühlbaugruppen ist eng mit Fortschritten in der miniaturisierten Elektronik, künstlichen Intelligenzsystemen, Luft- und Raumfahrtinstrumenten und optischen Kommunikationstechnologien der nächsten Generation verbunden.
Zu den aufkommenden Trends gehören:
Mit der Weiterentwicklung der Präzisionselektronik werden die Anforderungen an die thermische Stabilität noch anspruchsvoller, was die Bedeutung fortschrittlicher mikrothermoelektrischer Baugruppen weiter erhöht.
Ja. Abhängig vom Systemdesign und der thermischen Belastung können viele thermoelektrische Baugruppen Temperaturen unter 0 °C erreichen.
Ja. Da sie keine beweglichen Teile enthalten, bieten sie häufig eine hervorragende Langzeitzuverlässigkeit bei minimalem Wartungsaufwand.
Medizinische Bildgebung, Luft- und Raumfahrt, Photonik, Telekommunikation, industrielle Automatisierung und wissenschaftliche Instrumente sind alle stark auf präzise thermoelektrische Kühlung angewiesen.
Absolut. Viele Hersteller bieten kundenspezifische Kühlbaugruppen an, die für bestimmte thermische Belastungen, Abmessungen, Umgebungsbedingungen und Integrationsanforderungen optimiert sind.
Die Leistung des Kühlkörpers ist äußerst wichtig, da eine ineffiziente Wärmeableitung die Kühleffizienz und die Gesamtsystemstabilität drastisch verringern kann.
Baugruppen mit mikrothermoelektrischen Kühlern sind zu einer unverzichtbaren Technologie für moderne Präzisionselektronik und Wärmemanagementsysteme geworden. Ihre kompakte Bauweise, der vibrationsfreie Betrieb, die genaue Temperaturregelung und die lange Lebensdauer machen sie ideal für anspruchsvolle Anwendungen in zahlreichen Branchen.
Da die Technologie immer weiter in Richtung höherer Integrationsdichte und größerer thermischer Empfindlichkeit voranschreitet, werden professionell konstruierte thermoelektrische Kühlbaugruppen eine noch wichtigere Rolle bei der Aufrechterhaltung der Leistungsstabilität und Gerätezuverlässigkeit spielen.
Fuzhou X-Meritan Technology Co., Ltd.ist auf fortschrittliche mikrothermoelektrische Kühllösungen für Hochleistungsdetektorsysteme, optische Geräte und industrielle Präzisionsanwendungen spezialisiert. Mit umfassender technischer Expertise und maßgeschneiderten Wärmemanagementfähigkeiten unterstützt das Unternehmen seine Kunden weltweit bei der Erzielung einer zuverlässigen und effizienten Kühlleistung.
Kontaktieren Sie unsBesprechen Sie noch heute maßgeschneiderte Baugruppen mit mikrothermoelektrischen Kühlern für Ihre Detektoren, optischen Systeme, medizinischen Geräte oder industriellen Anwendungen.
