-Meritan ist Ihr zuverlässiger TCB-SA-Temperaturregler in China-Qualität für Hersteller von Micro-TECs. Für industrielle Automatisierungssysteme, die extreme thermische Stabilität erfordern, bietet das TCB-SA-Temperaturreglerboard für Micro TECs eine hochpräzise Schnittstelle mit einer Genauigkeit von 0,01 °C. Durch den Einsatz integrierter Schaltkreise, die speziell für thermoelektrische High-End-Systeme entwickelt wurden, liefert X-Meritan zuverlässige, in China hergestellte Lösungen an globale Partner in der Laser- und Halbleiterindustrie.

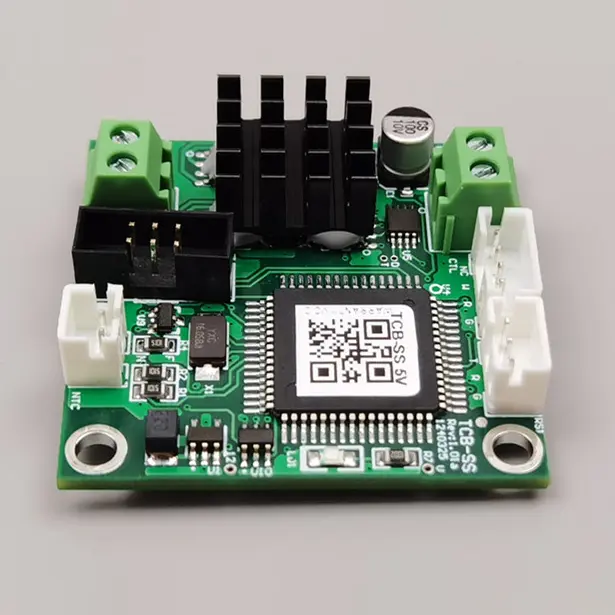

Der in China von X-Meritan hergestellte TCB-SA-Temperaturregler für Mikro-TECs ist ein spezielles Steuermodul, das für kleine wärmeleitende Elemente entwickelt wurde. Dieser thermoelektrische Kühlertemperaturregler von TCB-SA Micro TECs nutzt einen umfassenden PID-Regelalgorithmus, um sicherzustellen, dass empfindliche elektronische Komponenten innerhalb ihres optimalen Betriebsfensters bleiben. Als professioneller Hersteller mit einer eigenen Fabrik in China stellt X-Meritan sicher, dass jeder Controller eine kontinuierliche Stromversorgung zum TEC liefert, wodurch die mit intermittierenden Stromzyklen verbundenen Schwankungen vermieden werden und eine stabile Umgebung für empfindliche Instrumente geschaffen wird.
| Parameter | Technische Anforderung/Wert |
| Bordversorgungsspannung (DC) | 5V |
| Platinenversorgungsstrom | Hängt von der spezifischen TEC-Last ab |
| Output-Effizienz | Mehr als 90 % |
| TEC-Spannung | 4,5 V (Standard) |
| TEC-Strom | 3,0 A (Maximum) |
| Temperatursensortyp | 10K NTC (Standard-B-Wert: 3950) |
| Kontrollgenauigkeit | 0,01 Grad C |
| Stellen Sie die Temperaturgenauigkeit ein | 0,01 Grad C |
| Messbereich | -30 bis 147 Grad C |
| Kontrolltemperaturbereich | -20 bis 100 Grad C |
| Werksseitig eingestellte Temperatur | 25 Grad C (oder vom Benutzer angegeben) |
| Abmessungen (L x B) | 60 mm x 42 mm |
| Bretthöhe | 23 mm (insgesamt) |
| Komponentenhöhe | 18,5 mm (über der Platine) |
| Plattenstärke | 1,5 mm |
| Pin-Abstand | Maximal 3 mm (unter der Platine) |
Spezialisierte Steuerungsarchitektur
Die Platine ist mit einem integrierten High-End-Schaltkreis (IC) für das TEC-Management ausgestattet und erreicht eine überragende Temperaturkontrollgenauigkeit von 0,01 °C.
Kontinuierliche Stromversorgung
Im Gegensatz zur Standard-Pulsweitenmodulation versorgt der TCB-SA das Kühlelement kontinuierlich mit Strom und sorgt so für einen gleichmäßigen Wärmegradienten und eine stabile Temperatur während des gesamten Steuerzyklus.
Verfeinerter PID-Algorithmus
Die integrierte PID-Logik ist vollständig für thermische Massen im Mikromaßstab optimiert und ermöglicht schnelle Reaktionszeiten und minimales Überschwingen bei Sollwertübergängen.
Breite Sensorkompatibilität
Der Controller ist vollständig kompatibel mit 10-kΩ-NTC-Temperatursensoren, dem Industriestandard für hochpräzise thermische Überwachung in der Mikroelektronik.
Bewährte industrielle Zuverlässigkeit
Die Leistung des TCB-SA-Temperaturreglers für Mikro-TECs wurde durch langfristige, groß angelegte Anwendungen im Laserbereich verifiziert, wo die thermischen Anforderungen außergewöhnlich streng sind.
Optimiert für Mikrokomponenten
Die elektrischen Eigenschaften der Platine wurden speziell für TECs mit kleinem Formfaktor entwickelt und sind darauf abgestimmt, eine Überbeanspruchung empfindlicher Halbleiter-Kühlverbindungen zu verhindern.
Laserdiodenstabilisierung: Gewährleistet eine konsistente Wellenlängenausgabe in High-End-Lasersystemen durch Aufrechterhaltung ultrastabiler Temperaturen für das Diodengehäuse.
Hochpräzise optische Sensoren: Der TCB-SA-Temperaturregler für Micro TECs reduziert thermisches Rauschen in empfindlichen optischen Detektoren, indem er eine absolut stabile Kühlumgebung bietet.
Halbleiterforschung: Ideal für Laboraufbauten, die eine thermische Kontrolle im Mikromaßstab erfordern, bei denen der Platz begrenzt ist und eine Genauigkeit von 0,01 °C erforderlich ist.
1. X-Meritan betreibt eine eigene spezialisierte Fabrik in China und stellt so sicher, dass wir von der Beschaffung bis zur Lieferung die absolute Kontrolle über die Qualität jedes TCB-SA-Temperaturreglers für Micro TECs behalten.
2. Unser Team verfügt über umfangreiche Erfahrung in der Entwicklung von High-Tech-Produkten zur Temperaturregelung und bietet kontinuierlich innovative Lösungen für den Bereich der industriellen Automatisierung.
3. Unsere Anwendungstechniker bieten umfassende Unterstützung während des gesamten Projektlebenszyklus, vom ersten Lösungsentwurf und der Fehlerbehebung bis hin zur Skalierung der Massenproduktion.
4. Wir legen Wert auf Kundeneffizienz mit einem professionellen Vertriebsunterstützungssystem, das darauf ausgelegt ist, schnelle technische Antworten zu geben und logistische Probleme sofort zu lösen.
5. Als vertrauenswürdiger Hersteller und autorisierter Vertreter in China haben wir uns den Ruf erarbeitet, konsistente Leistung auf Industrieniveau zu liefern, die unseren Kunden zum Projekterfolg verhilft.
