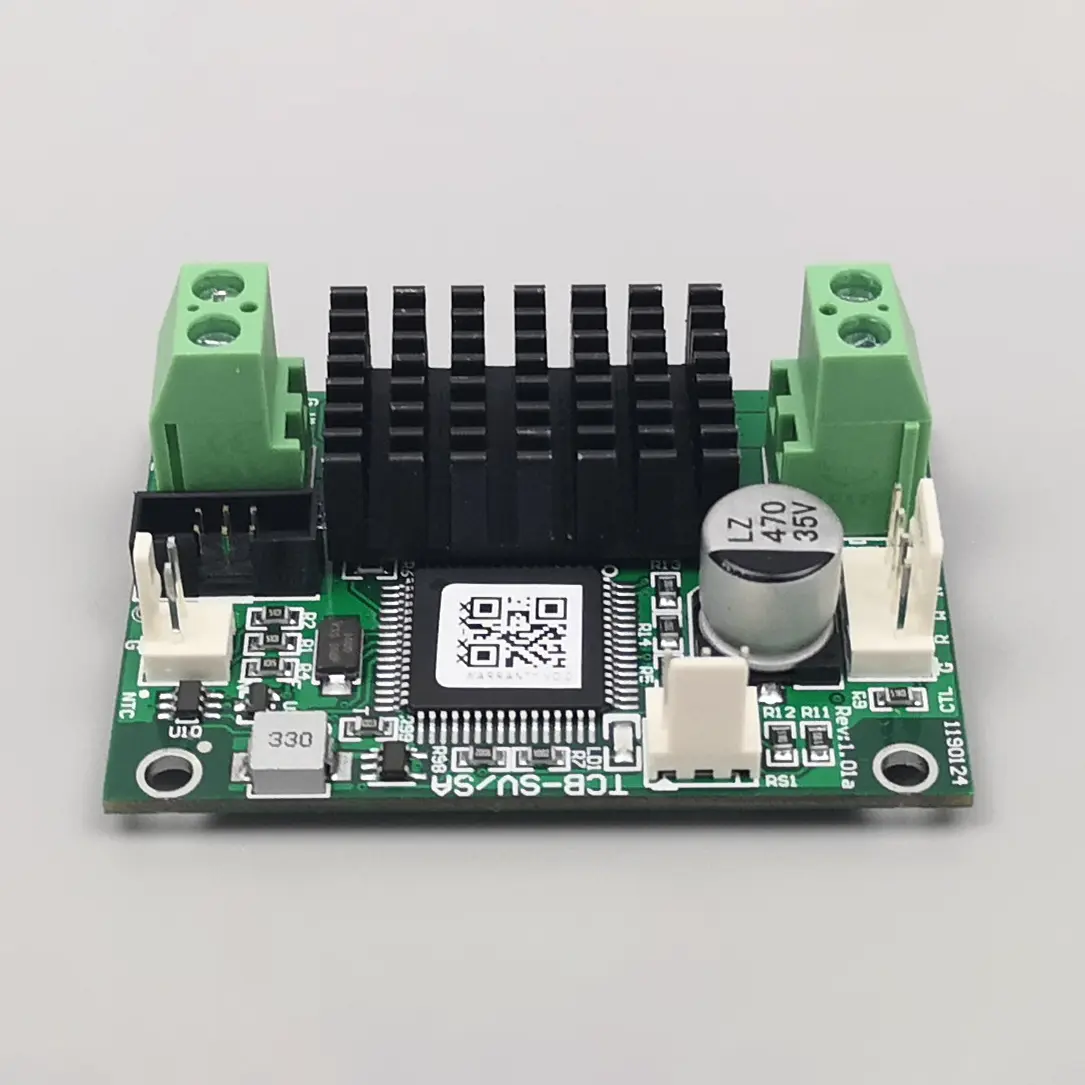

X-Meritan ist ein professioneller Lieferant von TCB-SV-Temperaturreglern in China für Micro-TECs. Präzisionsanwendungen in der optischen Kommunikation und medizinischen Diagnostik erfordern die Temperaturreglerplatine TCB-SV für den thermoelektrischen Kühler von Micro TEC, um thermische Stabilität ohne elektrische Störungen zu erreichen. Durch die Herstellung dieser hochstabilen Module in unserem Werk in China bietet X-Meritan seinen globalen Partnern eine branchenführende Lösung mit kontinuierlicher Stromausgabe für die empfindlichsten Kühlanforderungen im Mikromaßstab.
Der TCB-SV-Temperaturregler für Micro-TECs von X-Meritan aus China ist eine hochpräzise Wärmemanagementkomponente, die speziell auf mikro-thermoelektrische Kühler zugeschnitten ist. Dieses TCB-SV-Temperaturreglermodul in thermoelektrischen Kühler-TEC-Systemen nutzt einen speziellen Steuerchip und optimierte PID-Algorithmen, um eine Temperaturgenauigkeit von 0,01 °C aufrechtzuerhalten. Als Kernkomponente modernster Laser- und Sensortechnologie stellt X-Meritan sicher, dass jede Einheit die schnelle Reaktion und Zuverlässigkeit liefert, die Ingenieure in anspruchsvollen Industrie- und Laborumgebungen erwarten.
|
Modell |
TCB-SV |
|
Bordversorgungsspannung (DC) |
7 - 24 V |
|
Platinenversorgungsstrom |
Hängt von TEC ab |
|
Output-Effizienz |
> 90 % |
|
TEC-Spannung |
4,5 V (Standard) |
|
TEC-Strom |
2,5 A (maximal) |
|
Temperatursensor |
10K NTC (Standard-B-Wert: 3950) |
|
Genauigkeit der Temperaturregelung |
±0,01°C |
|
Stellen Sie die Temperaturgenauigkeit ein |
±0,01°C |
|
Temperaturkontrollbereich |
-30 °C bis 147 °C |
|
Kontrolltemperaturbereich¹ |
-20°C bis 100°C |
|
Werksseitig eingestellte Standardtemperatur |
25°C oder benutzerdefiniert |
|
Abmessungen |
60 mm x 42 mm |
|
Höhe |
23 mm insgesamt (18,5 mm Platine + 1,5 mm Komponenten, Stifte ≤ 3 mm) |
|
Notiz |
Für andere Spezifikationen wenden Sie sich bitte an den Hersteller. |
Ultrahochpräzise Steuerung
Mithilfe eines speziellen, kostenintensiven Steuerchips kann der TCB-SV-Temperaturregler für Micro-TECs eine Temperaturgenauigkeit im stationären Zustand von bis zu 0,01 °C erreichen und damit die strengen Anforderungen der Laserindustrie erfüllen.
Kontinuierlicher Stromausgabemodus
Im Gegensatz zur herkömmlichen PWM-Steuerung (Ein-Aus) sorgt diese Platine für einen gleichmäßigen und unterbrechungsfreien Stromfluss zum TEC und eliminiert so die durch Schaltgeräusche verursachten thermischen Schwankungen.
Duale Kommunikationsprotokolle
Unterstützt sowohl einfache ASCII-Befehle für die serielle Schnittstelle als auch das branchenübliche MODBUS-RTU-Protokoll und bietet so maximale Flexibilität für die Systemüberwachung und Softwareintegration.
Bidirektionales Wärmemanagement
Das Modul wurde für die vollständige Heiz- und Kühlsteuerung entwickelt und ist mit standardmäßigen 10-kΩ-NTC-Sensoren kompatibel, um eine präzise Rückmeldung in Echtzeit über einen weiten Temperaturbereich zu ermöglichen.
Integrierte Sicherheitssignalisierung
Integrierte Alarm- und Bereitschaftsstatusausgänge sowie ein dedizierter TEC-Abschalteingang erleichtern den Aufbau eines sicheren, intelligenten und vollautomatischen Gerätesystems.
Bewährte industrielle Zuverlässigkeit
Der umfangreiche Feldeinsatz im Laser- und Optikbereich bestätigt seine langfristige Betriebsstabilität und seine Fähigkeit, empfindliche mikroelektronische Komponenten zu schützen.
Optische Kommunikationssysteme: Bietet kritische Wellenlängenstabilisierung für Laserdioden und gewährleistet so die Datenintegrität in Hochgeschwindigkeits-Glasfasernetzwerken.
Medizinische Diagnosegeräte: Bietet die präzise thermische Umgebung, die für empfindliche Reagenzien und molekulare Analysen erforderlich ist, bei denen bereits eine Abweichung von 0,1 °C die Ergebnisse beeinflussen kann.
Hochempfindliche Sensoren: Stabilisiert die Temperatur von Infrarot- und chemischen Sensoren, um das Signal-Rausch-Verhältnis zu maximieren und eine gleichbleibende Erkennungsgenauigkeit sicherzustellen.
1. Als professioneller Hersteller in China betreibt X-Meritan eine eigene Produktionsanlage und gewährleistet so die vollständige Kontrolle über Qualitätsstandards von der Rohstoffbeschaffung bis zur abschließenden Leistungsprüfung.
Umfassende Exportexpertise: Mit jahrelanger Erfahrung als globaler Exporteur verfügen wir über ein tiefes Verständnis internationaler technischer Standards und marktspezifischer Bedürfnisse in verschiedenen Regionen.
2. Wir bieten mehr als nur Hardware; Unser reaktionsschnelles Engineering-Team bietet individuelle technische Beratung, um Sie bei der Integration des TCB-SV-Temperaturreglers für Micro TECs in Ihr spezifisches Projekt zu unterstützen.
3. Durch die Nutzung langfristiger Kooperationsbeziehungen mit führenden internationalen Logistikdienstleistern stellen wir eine zuverlässige Versorgung und pünktliche Lieferung an Partner weltweit sicher.
4. Durch die Konzentration auf modernste Temperaturregelungstechnologie optimiert X-Meritan kontinuierlich den TCB-SV-Temperaturregler für Micro-TECs, um den sich entwickelnden Herausforderungen der Präzisionselektronikindustrie gerecht zu werden.
